Entradas de vídeo totales
40
El enorme modelo 4 M/E duplica las características del modelo 2 M/E con 40 entradas 3G-SDI, 24 salidas 3G-SDI, 4 DVE, 16 ATEM Advanced Keyers, 4 multivistas y 2 SuperSource para 12 DVE en total.

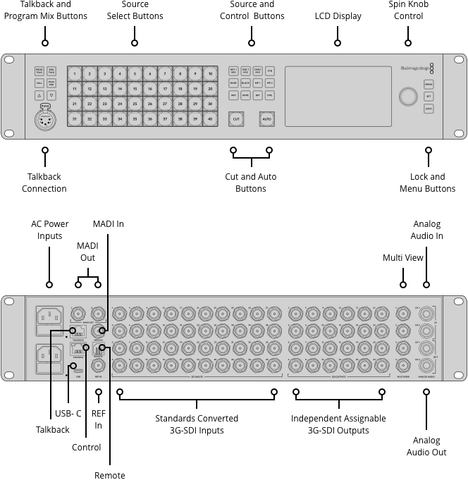

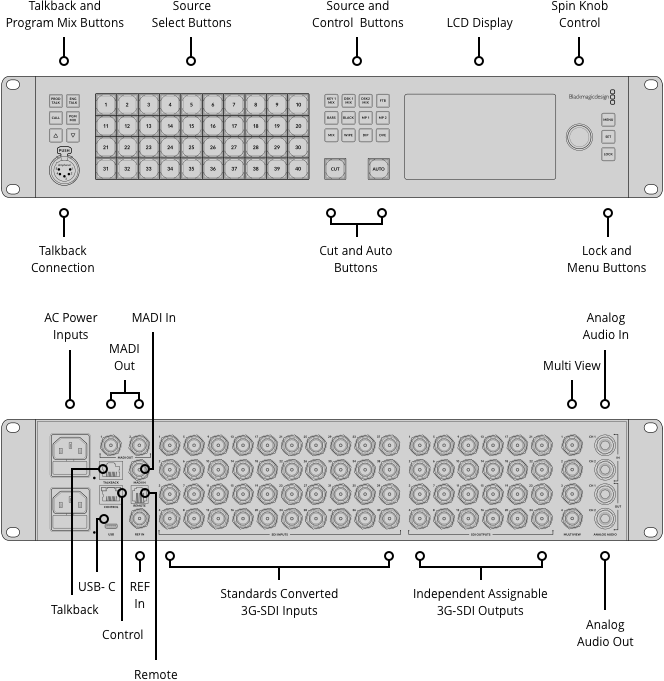

Conexiones
Salidas de vídeo totales
24
Tarifas del SDI
1.5G, 3G
Entradas de audio totales
2 conectores Jack balanceados de 1/4 de pulgada,
1 canal estéreo de 32Entrada BNC MADI.
1 conector XLR de 5 pines.
Salidas de audio totales
2 x Jack balanceado de 1/4 de pulgada,
2 x 32 canales estéreoSalida BNC MADI.
1 conector XLR de 5 pines.
Entradas de audio SDI
Audio integrado de 8 canales en todas las entradas SDI.
Salidas de audio SDI
Audio integrado de 16 canales en todas las salidas SDI.
Conexiones de código de tiempo
Ninguno
Entrada de referencia
Tri-Sync o Ráfaga negra.
Resincronización de entrada de vídeo
En las 40 entradas.
Convertidores de velocidad de cuadros y formatos
En las 40 entradas.
Salidas auxiliares SDI
Cualquiera de las 24 salidas SDI.
Salidas de vista previa de SDI
Cualquiera de las 24 salidas SDI.
Resultados del programa SDI
Cualquiera de las 24 salidas SDI.
Salida del programa SDI convertida a la baja
Ninguno
Salida de cámara web
1 x USB-C compatible con 720p o 1080p a velocidad de cuadros PGM.
Total de vistas múltiples
4 x 3G-SDI
Remoto
RJ12 admite RS-422
Conexión del panel de control
Ethernet. Conexión directa entre el panel y el chasis, o vía red.
Generador de código de tiempo interno
Sí
Talkback
RJ45 para sistemas de comunicación de terceros.
Salida del recuento
Se agregó mediante conexión Ethernet al producto Blackmagic Design GPI y Tally Interface. (No incluido).
Ethernet
Admite 10/100/1000 BASE-T.
Interfaz de computadora
1 x USB-C compatible con USB 2.0
