Entradas SDI principal
1 x SD/HD/UHD 4K de 10 bits con ajuste
automático para la señal proveniente del mezclador. 16 canales de audio integrado. Admite el uso de luces piloto.
El modelo ATEM Talkback Converter 4K permite comunicarse con un máximo de 8 cámaras mediante los canales 15 y 16 destinados al audio integrado en la señal SDI. Cuenta con tecnología SDI 12G compatible con cualquier formato en distintas definiciones, a una resolución máxima de 2160p60, y conectores BNC para cada cámara, además de un compartimiento para añadir un módulo de fibra óptica que facilita la ubicación de las mismas a una mayor distancia del dispositivo. Por otro lado, incluye botones a fin de entablar una comunicación con los demás integrantes del equipo, conexiones derivadas para múltiples cámaras, altavoz integrado y entrada para micrófonos en el panel frontal. Cabe destacar asimismo que esta versión admite el uso de auriculares diseñados para la industria aeronáutica.

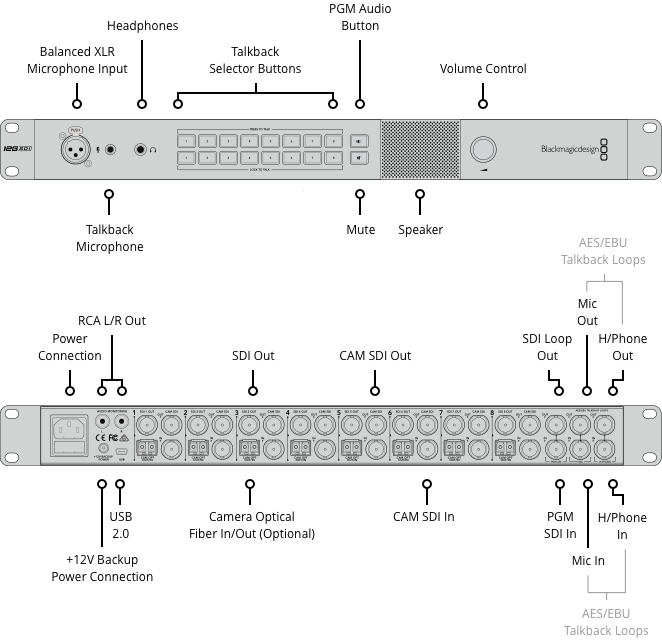

Conexiones
Salidas SDI principal
1 x SD/HD/UHD 4K de 10 bits derivada con ajuste
automático para conectar otros dispositivos ATEM Talkback Converter 4K.
Intercomunicación
1 x TRS de 0.25” para auriculares utilizados en la industria aeronáutica. 1 x TRS de 0.206" para micrófonos. Conector XLR frontal para micrófonos.
Audio analógico
1 x RCA en estéreo para monitorización.
Entradas SDI para cámaras
8 x SD/HD/UHD 4K de 10 bits con ajuste
automático y 16 canales de audio integrado.
Salidas SDI para cámaras
8 x SD/HD/UHD 4K de 10 bits con ajuste
automático y 16 canales de audio integrado.
Salidas SDI
8 x SD/HD/UHD 4K de 10 bits con ajuste
automático y 16 canales de audio integrado.
Entradas de video por fibra óptica (opcionales)
8 x SD/HD/UHD 4K monomodo con conector LC y ajuste automático según la señal recibida desde la cámara.
Salidas de video por fibra óptica (opcionales)
8 x SD/HD/UHD 4K monomodo con conector LC y ajuste automático según la señal transmitida a la cámara.
Entradas de audio por fibra óptica
8 monomodo con conector LC para recibir el audio de las cámaras. Los canales 1 y 2 están destinados al audio del programa. Los canales 15 y 16 se emplean para la comunicación con otros integrantes del equipo.
Salidas de audio por fibra óptica
8 monomodo con conector LC para transmitir el audio a las cámaras. Los canales 1 y 2 están destinados al audio del programa. Los canales 15 y 16 se emplean para la comunicación con otros integrantes del equipo.
Interfaz informática
1 x mini-USB tipo B para actualizar el sistema operativo interno.
