Entradas de video SDI
8

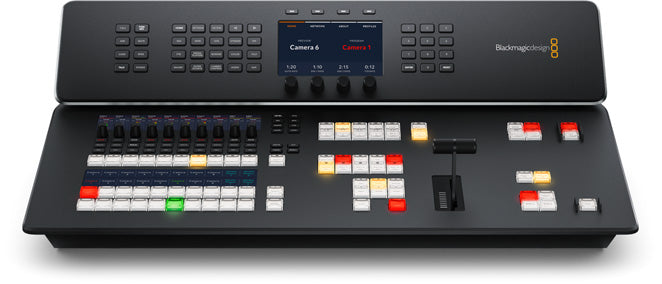

Esta versión más avanzada de gran calidad incluye las mismas prestaciones que el modelo ATEM Television Studio HD8, pero además permite grabar las 8 fuentes conectadas al dispositivo en archivos individuales. A su vez, facilita la conexión de hasta 8 cámaras a distancia mediante Internet o una red local Ethernet, brindando así la oportunidad de controlarlas y activar la luz piloto.

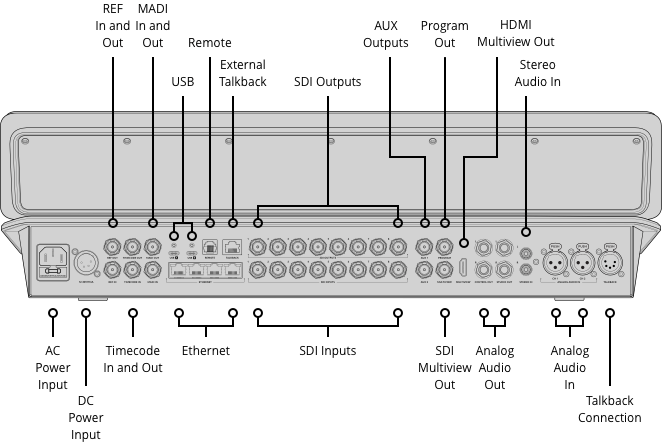

Conexiones
Salidas SDI
12
Velocidades de transmisión
1.5G, 3G
Salidas de video HDMI
1
Total de entradas de audio
2 conectores XLR para audio analógico balanceado,
1 conector BNC para audio digital MADI (32 canales),
2 conector RCA para audio analógico estéreo,
1 conector XLR de 5 pines para el sistema de comunicación.
Total de salidas de audio
4 conectores de 0.25” para audio analógico,
1 conector BNC para audio digital MADI (64 canales, hasta 50 activos),
1 conector XLR de 5 pines para el sistema de comunicación.
Entradas de audio SDI
4 canales de audio integrados en todas las entradas SDI.
Salidas de audio SDI
2 canales de audio integrados en todas las salidas SDI.
Conexiones para código de tiempo
1 entrada BNC, 1 salida BNC.
Entrada para señales de referencia
1 entrada BNC, 1 salida BNC.
Tri-Sync o Black Burst.
Resincronización de fuentes
En las 8 entradas.
Conversión de formatos y frecuencia de imagen
En las 8 entradas.
Salidas SDI auxiliares
2
Salidas SDI principales
1
Salida cámara web
2 x USB-C compatible con resoluciones de 720p o 1080p a la frecuencia de imagen del programa.
Visualización simultánea
1 x SDI 3G
1 x HDMI
Control remoto
RJ12 compatible con conexiones RS-422
Conexión para paneles de control
Ethernet. Conexión directa entre el panel y el mezclador o mediante una red.
Generador de código de tiempo interno
Sí
Comunicación
RJ45 para sistemas de comunicación de terceros.
Salida para luz piloto
Mediante conexión Ethernet con el dispositivo GPI and Tally Interface de Blackmagic Design. (No incluido).
Ethernet
4 x RJ45 con conmutador de red. Compatible con estándares 10/100/1000 Base-T.
Interfaz informática
2 x USB-C para conexiones USB 2.0. Permiten detectar el mezclador como una cámara web, actualizarlo y controlarlo mediante el programa informático incluido, conectarlo a otros equipos y grabar en unidades de almacenamiento externas.
