Entradas de video SDI
1
Este dispositivo para supervisar la calidad del audio ofrece un sonido excepcional en un tamaño compacto de una unidad de bastidor. Dispone de entradas IP SMPTE-2110 Ethernet 10G que permiten conectarlo a sistemas de transmisión IP sin necesidad de emplear conversores externos. También incluye indicadores del nivel de la señal de gran tamaño con una balística precisa, una entrada SDI 12G para señales SD, HD y UHD, entradas XLR balanceadas para audio analógico, AES/EBU y para audio de alta fidelidad, además de una salida HDMI para supervisar fuentes SDI e IP.

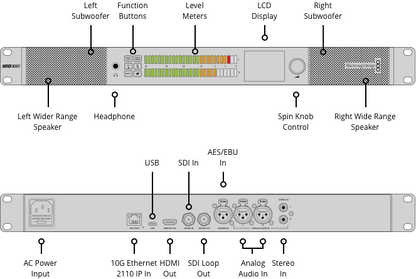

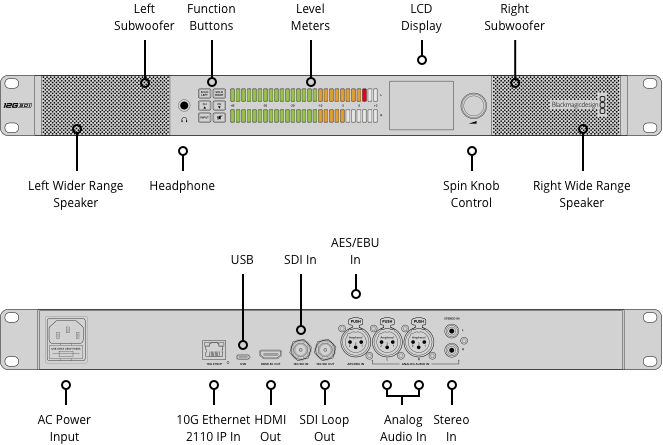

Conexiones
Salidas SDI
1 salida derivada.
Velocidades de transmisión
270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s.
Salidas HDMI 2.0
1
Velocidades de transferencia
Las conexiones SDI y HDMI admiten señales en SD, HD y UHD.
Salida SDI derivada
1 x SD, HD, 3G, 6G y 12G de 10 bits con resincronización.
Entradas de audio analógico
2 x XLR. 2 x RCA (alta fidelidad).
Salidas de audio analógico
1 x 6.5 mm para auriculares.
Entradas de audio digital
1 x XLR.
Altavoz integrado
Estéreo con filtro de cruce de dos vías y altavoces independientes para frecuencias graves.
Entradas de audio AES/EBU
2 canales para audio AES/EBU balanceado de 110 Ω mediante la conexión XLR.
Entradas de audio SDI
16 canales integrados en SD, HD y UHD 4K.
Salidas de audio SDI
16 canales de audio integrado en la salida derivada.
Salidas de audio HDMI
8 canales integrados en SD, HD y 4K.
Ethernet
1 x RJ‑45 de 10 Gb/s compatible con estándares 10/100/1000/10G BASE-T para recibir señales IP SMPTE-2110 y configurar o actualizar el dispositivo.
Interfaz informática
USB-C para configurar y actualizar el dispositivo.
Medición
2 x 27 ledes RGB que indican el volumen, los picos de la señal o la sonoridad.
Modos
Interfaz con botones para seleccionar entradas y canales. Audio izquierdo o derecho de forma independiente. Silenciador y control de volumen con rueda de desplazamiento.
