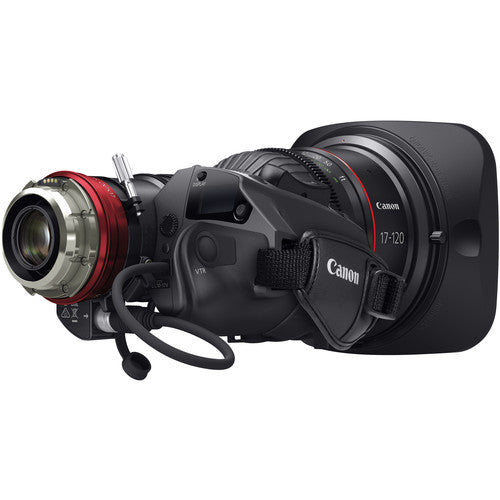

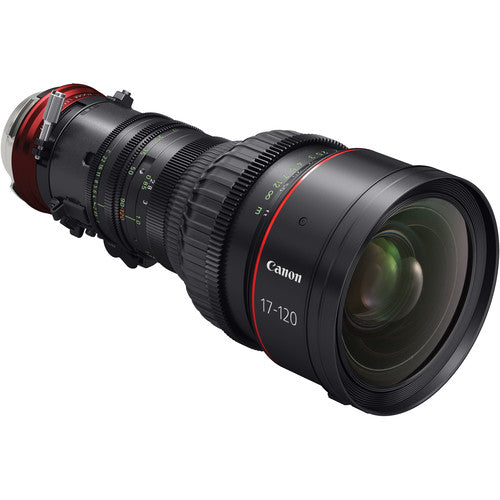

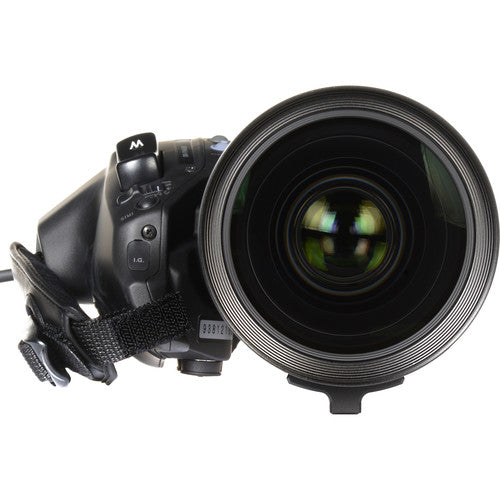

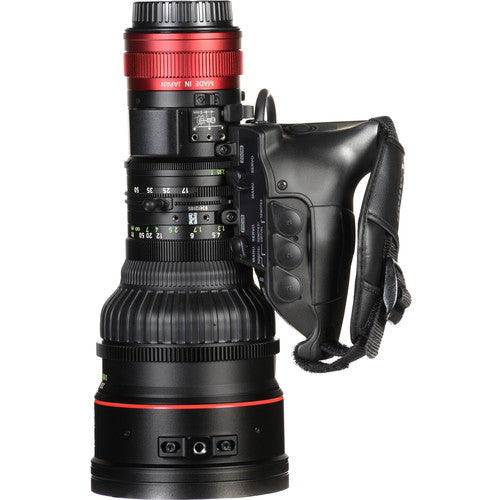

El Cine-Servo 17-120 mm T2.95 con montura EF de Canon está diseñado para combinar la funcionalidad y el formato de un zoom motorizado de estilo ENG para transmisión con la precisión óptica de un zoom cinematográfico. Está diseñado para cámaras de cine con sensores de hasta Super 35 mm (26,2 x 13,8 mm) y es apto para la captura en 4K. Con un mecanismo de accionamiento desmontable y soporte para la fijación de varillas, está diseñado para ser utilizado tanto por un operador de cámara individual como por un equipo de producción completo.
Con una distancia focal de 17 a 120 mm, el objetivo cuenta con un zoom de 7x y una apertura máxima de T 2.95 con un ancho de 91 mm o superior. Además, incorpora un iris de 11 láminas para crear patrones bokeh circulares y reducir la refracción. Para fotógrafos de estilo ENG, el controlador del objetivo cuenta con servomotores que accionan el zoom, el enfoque y el iris. El objetivo se puede conectar a la cámara mediante un conector estándar de 12 pines o se comunica directamente a través de la montura del objetivo al conectarlo a cámaras compatibles. Tres conectores de 20 pines debajo de la carcasa del servo permiten conectar numerosos controladores de zoom, enfoque e iris de Canon y de terceros.
Disparos al estilo de transmisión
Adecuado para operación con cámara montada en el hombro

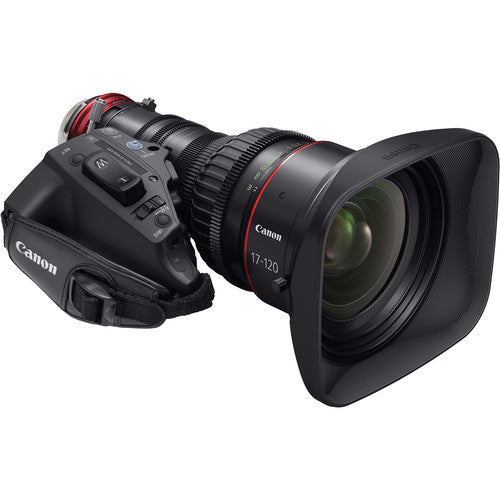

El CN7x17KAS S presenta el formato y la disposición de controles de los objetivos ENG típicos, y está diseñado para que un solo operador de cámara pueda controlarlo fácilmente mientras usa la cámara montada al hombro. El servo del zoom se controla con el balancín de la mano derecha, mientras que el enfoque y el iris se pueden operar manualmente con la mano izquierda.
Compatibilidad con controladores de lentes de transmisión estándar
El objetivo es compatible con numerosos controladores de zoom y enfoque de 20 pines, lo que permite operarlo cómodamente en un trípode de estudio o pedestal, o de forma remota, por ejemplo, montado en un brazo o grúa. Los controladores compatibles incluyen el control de enfoque Canon FPD-400D y el control de zoom Canon ZSD-300D.
Servo de velocidad variable
El zoom y el iris servoaccionados de alta velocidad están disponibles para situaciones críticas, como la grabación de deportes o acción rápida. Por otro lado, se pueden ajustar velocidades más lentas para trabajos más expresivos. Con esta variabilidad, la duración del zoom puede ajustarse entre 0,5 y 300 segundos.
Inicio inmediato del sistema
La unidad de control incorpora un codificador de alto rendimiento que evita la inicialización del objetivo. Esto significa que el sistema puede utilizarse inmediatamente sin necesidad de esperar a que se inicie.
Admite salida de datos de imágenes virtuales
A través de tres conectores de 20 pines debajo del servo, es posible conectar un sistema externo para recopilar datos de imágenes virtuales de 16 bits.
Cable de interfaz de cámara de 12 pines de transmisión estándar
La lente cuenta con la misma interfaz de cámara de 12 pines para alimentación y datos seriales que se encuentra en las lentes de transmisión Canon normales.
Anillo de enfoque estilo lente de transmisión
Además del zoom servo, el enfoque y el iris, otra característica derivada de ENG es el anillo de enfoque moleteado, que está limitado a una rotación de 180°.
Supresión del cambio del ángulo de visión
La lente cuenta con un sistema de enfoque interno de tres grupos que está diseñado para minimizar el cambio del ángulo de visión (respiración) que se produce al enfocar la lente para garantizar un encuadre estable incluso durante el enfoque en rack.
Ajuste de la brida trasera
La brida trasera se puede ajustar de la misma manera que en los lentes de transmisión para simplificar la transición entre diferentes sistemas de cámara con diferentes distancias focales de brida.
Función macro
El anillo de zoom cuenta con una liberación estilo lente de transmisión que permite que la lente se configure rápidamente en modo macro o viceversa.
Iris de cierre completo
El iris se puede cerrar completamente para configurar el balance de negros de la cámara u otros procedimientos de calibración.
Rodaje al estilo cinematográfico
Unidad de accionamiento desmontable
La unidad del motor que alberga los servomotores y el control del zoom se puede quitar para filmar en estilo cinematográfico donde se prefiere el control manual completo
.
Admite sensores de imagen Super 35 mm
El CN7x17KAS S proporciona un círculo de imagen lo suficientemente grande como para cubrir un sensor Super 35 mm
Marcas de anillo más fáciles de leer
La lente incorpora las siguientes características diseñadas para facilitar la lectura de las marcas:
- Las marcas del anillo de enfoque están colocadas en una superficie en ángulo para que puedan ser vistas incluso por un operador sentado detrás de la cámara.
- Cada marca anular está impresa a ambos lados del objetivo, lo que permite a los fotógrafos o asistentes de cámara operar el objetivo desde diversas posiciones. Además, las marcas en un lado del objetivo tienen un revestimiento luminoso que permite su lectura incluso en la oscuridad.
- El anillo de enfoque cuenta con escalas métricas e imperiales (metros y pies) para que no tenga que reemplazar el anillo de la lente para adaptarse a los usuarios acostumbrados a diferentes unidades de medida.
Soporte para accesorios de lentes de cine
El objetivo es compatible con una amplia gama de accesorios comunes en la industria cinematográfica, como cajas mate, enfoques de seguimiento y controladores electrónicos e inalámbricos. El anillo de enfoque cuenta con un anillo de engranaje estándar de cine de 0,8 mm de paso, así como con un anillo de paso Canon de 0,5 mm. El zoom cuenta con un paso Canon de 0,5 mm y también cuenta con un engranaje de iris de 0,4 mm de paso.
Compatible con soporte de lentes

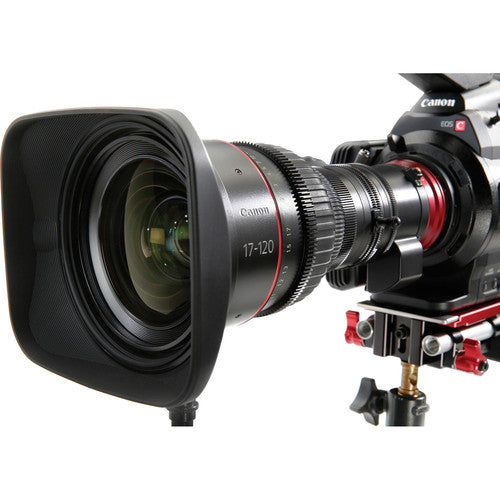

Debido al peso de la lente, a menudo se considera útil o necesario sujetarla con un sistema de varillas de 15 mm o 19 mm. Esta lente lo permite al permitirle conectar un soporte.
Transmisión de metadatos de lente a cámara
El objetivo se comunica directamente con la cámara Cinema EOS a través de su interfaz. Esto permite que los metadatos del objetivo, como el ajuste del zoom y el iris, se graben en la cámara. Tenga en cuenta que podría requerirse una actualización de firmware para una comunicación adecuada entre el objetivo y la cámara.
Además, el objetivo cuenta con una interfaz estándar de cámara de transmisión de 12 pines y también puede transmitir datos de zoom, enfoque e iris a una cámara u otro dispositivo a través de esta conexión.
Además, el objetivo cuenta con una interfaz estándar de cámara de transmisión de 12 pines y también puede transmitir datos de zoom, enfoque e iris a una cámara u otro dispositivo a través de esta conexión.
Diseño de apertura de 11 hojas
El objetivo cuenta con 11 láminas de apertura para que los destellos y orbes causados por el efecto bokeh sean lo más redondos posible. Con menos láminas, suele ser posible apreciar la forma geométrica de la apertura. Además, usar un número impar de láminas ayuda a evitar los efectos de difracción que pueden causar que puntos de luz produzcan un efecto de "mirada fija" no deseado.
Diseño de lentes
Tecnología de lentes asféricas
Dado que las lentes esféricas refractan más en la periferia que en el centro, es prácticamente imposible que una imagen sea nítida en todo el encuadre. Las lentes asféricas, en cambio, mantienen un enfoque mucho más uniforme en toda el área de la imagen. Además, esto implica que se requieren menos elementos en el diseño de la lente, lo que contribuye no solo a una mayor nitidez, sino también a una reducción de tamaño y peso.
Recubrimiento de fluorita Canon
Debido a que las lentes de vidrio nunca pueden estar totalmente libres de aberración cromática, Canon aplica un recubrimiento especial, fluorita, que tiene una característica de dispersión anómala que reduce efectivamente la aberración por debajo de lo que es posible con el vidrio solo.
Gafas UD y Hi-UD
