Entradas de video SDI
1 x SD/HD a 3 Gb/s.

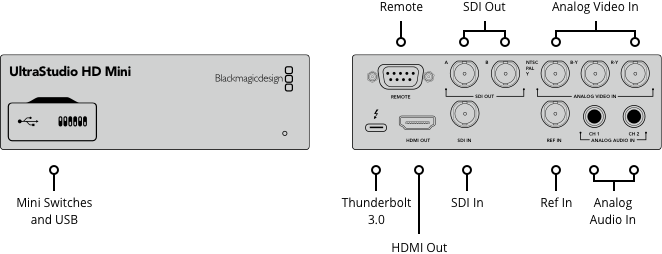

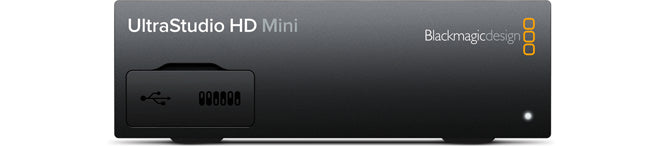

El modelo UltraStudio HD Mini cuenta con conexiones de calidad profesional que incluyen entradas para señales analógicas (YUV), compuestas (NTSC/PAL) y SDI 3G, así como para fuentes de referencia. Presenta además dos entradas de 0.25 pulgadas para audio analógico compatibles con fuentes balanceadas y de alta fidelidad. Por otra parte, brinda la posibilidad de controlar grabadores profesionales a distancia mediante el puerto RS-422 integrado. Por otra parte, esta versión dispone de dos enlaces SDI 3G para transmitir la señal principal y el canal alfa por separado, además de una salida HDMI para monitorizar el contenido audiovisual televisores de pantalla grande.
Conexiones
Salidas de video SDI
2 x SD/HD a 3 Gb/s. Admiten imagen principal y canal alfa.
Velocidades de transmisión SDI
270 Mb/s, 1.5 Gb/s, 3 Gb/s
SDI por fibra óptica
No disponible
Entradas de video HDMI
No disponible
Salidas de video HDMI
1 x HDMI 1.4b con conector tipo A.
Entradas de video analógico
Señales Y, B-Y, R-Y y NTSC/PAL.
Salidas de video analógico
No disponible
Entradas de audio analógico
2 conectores de 0.25 pulgadas para audio analógico balanceado y no balanceado.
Salidas de audio analógico
No disponible, audio integrado solamente.
Entradas de audio SDI
16 canales integrados en SD y HD.
Salidas de audio SDI
16 canales integrados en SD y HD.
Salidas de audio HDMI
2 canales integrados en SD y HD.
Conexión para código de tiempo
No disponible. RP-188 solamente.
Entrada para señales de referencia
Tri-Sync o Black Burst.
